Magic Home Controller – Steuerung

Ermöglicht die Ansteuerung von WiFi LED Controllern der Firma Magic Home.

1. Funktionsumfang

Das Modul dient zur Ansteuerung von LED Stripes mittels eines WiFi LED Controllers des Herstellers Magic Home.

• Ein- und Ausschalten des Controllers
• Einstellen von Farbe, Helligkeit und Geschwindigkeit
• Auswahl von vordefinierten Mustern bzw. Effekten (abhängig vom Controller-Typ)
• Auslesen des aktuellen Controller-Zustands (Synchronisieren)
• Steuerung über die Statusvariablen oder eine eigene Kachel (TileVisu)

Folgende Controller werden unterstützt (Typ = Kennung des Controllers, wie sie auch die Gerätesuche anzeigt):

Effekte: Umfang der auswählbaren Muster bzw. Effekte (siehe Darstellungen ).
Helligkeit im Effekt: Nur bei diesen Controllern kann die Helligkeit auch während eines Effekts eingestellt werden.

Erfolgreiche Tests wurden mit den Controllern ‘RGB Controller’, ‘RGB Symphony v1’ und ‘RGB Symphony v2’ durchgeführt. Weiterführende Möglichkeiten und Funktionen wie Warmweiß, Music usw. konnten aus Mangel an Hardware noch nicht implementiert werden. Bei den ‘Original’-Effekten wird nur eine Auswahl der 300 möglichen Modi unterstützt.

2. Voraussetzungen

• Symcon ab Version 8.1

3. Installation

• Über den Modul Store die Bibliothek Magic Home Controller installieren.
• Alternativ über das Modul Control folgende URL hinzufügen.
  https://github.com/Wilkware/MagicHomeController oder git://github.com/Wilkware/MagicHomeController.git

4. Einrichtung

• Unter ‘Instanz hinzufügen’ ist das Magic Home Controller-Modul (Alias: LED Wifi Controller, LED Strips Controller) unter dem Hersteller ‘Magic Home’ aufgeführt.
• Alternativ können Instanzen bequem über die Magic Home Discovery (Gerätesuche) angelegt werden.

Konfigurationsseite:

Die Konfiguration beinhaltet die Anzeige der Geräteinformationen (IP-Adresse usw.) und die Auswahl der Farbkanal-Reihenfolge (RGB-Pins).
Die Reihenfolge der Pins beginnt immer ausgehend vom GND-Pin (12V Pin).

Einstellungsbereich:

📟 Geräteinformationen …

⚙️ Erweiterte Einstellungen …

Aktionsbereich:

🧪 Test …

5. Statusvariablen

Die Statusvariablen werden automatisch angelegt. Das Löschen einzelner kann zu Fehlfunktionen führen.

6. Darstellungen

Die Darstellungen werden direkt an den Statusvariablen hinterlegt, es werden keine Profile angelegt.

Die Werte der Variable ‘Modus’ richten sich nach dem Controller-Typ:

7. Visualisierung

Man kann sowohl das gesamte Modul (HTML-SDK Support) als auch nur die Statusvariablen direkt in der Visualisierung verlinken.

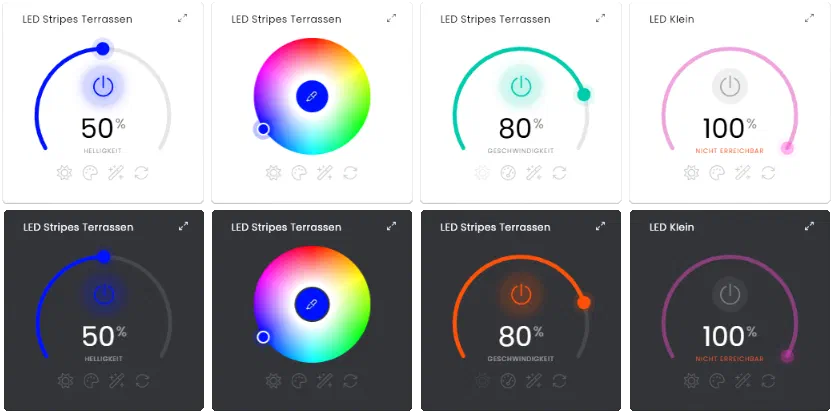

Die Kachel ist an die Standard-Kacheln (z.B. Klimasteuerung) angelehnt und bündelt alle Funktionen des Controllers:

Ist der Controller nicht erreichbar, wird dies in der Kachel angezeigt und die Regler sind gesperrt.

8. Befehlsreferenz

void MHC_SetBrightness(int $instanzID, int $brightness);

Setzt die Helligkeit auf $brightness. Die Funktion liefert keinerlei Rückgabewert.

void MHC_SetColor(int $instanzID, int $color);

Setzt den Farbwert auf $color. Die Funktion liefert keinerlei Rückgabewert.

void MHC_SetMode(int $instanzID, int $mode);

Setzt den Anzeigemodus auf $mode. Die Funktion liefert keinerlei Rückgabewert.

void MHC_SetPower(int $instanzID, bool $power);

Schaltet den Controller ein (true) bzw. aus (false). Die Funktion liefert keinerlei Rückgabewert.

void MHC_SetSpeed(int $instanzID, int $speed);

Setzt die Geschwindigkeit auf $speed. Die Funktion liefert keinerlei Rückgabewert.

9. Versionshistorie

v4.0.20261021

• NEU: Kompatibilität auf Symcon 8.1 hoch gesetzt
• NEU: Umstellung auf Darstellungen (keine Profile mehr)
• NEU: Kachel-Visualisierung (TileVisu)
• NEU: Testfunktionen im Aktionsbereich der Konfiguration
• NEU: Statusmeldungen für nicht erreichbaren Controller und unbekannten Controller-Typ
• FIX: Synchronisation von Farbe und Helligkeit korrigiert (u.a. Pinbelegung)
• FIX: Erkennung von Schaltern und Steckdosen beim Synchronisieren
• FIX: Übersetzung der Modi bleibt nach dem Übernehmen erhalten
• FIX: Werte werden bei fehlgeschlagener Übertragung zurückgesetzt
• FIX: Konfigurationsformular vereinheitlicht
• FIX: Interne Bibliotheken überarbeitet
• FIX: Dokumentation überarbeitet

v3.0.20221231

• NEU: Discovery Modul hinzugefügt
• NEU: Erkennen von 27 verschiedene Controllern
• NEU: Neues Profilehandling für Effekte (Mode)
• NEU: Auslesen des aktuellen Controller-Setups (Sync)
• NEU: Kompatibilität auf IPS 6.4 hoch gesetzt
• FIX: Pinbelegung der Farbkanäle erweitert und systemweit angewendet
• FIX: Controller Modul umbenannt

v2.0.20210701

• NEU: Konfigurationsformular vereinheitlicht
• FIX: Berechnung der Geschwindigkeit bei Programmen
• FIX: Code optimiert und Übersetzungen nachgezogen
• FIX: Interne Bibliotheken überarbeitet und vereinheitlicht
• FIX: Debug Meldungen überarbeitet
• FIX: Dokumentation überarbeitet

v1.2.20190812

• NEU: Anpassungen für Module Store
• NEU: Vereinheitlichungen, Umstellung auf Libs
• FIX: Fehler in Profilen korrigiert

v1.1.20190225

• NEU: Umbenennungen, Vereinheitlichungen, StyleCI uvm.

v1.0.20180415

• NEU: Initialversion

Danksagung

Ich möchte mich für die Unterstützung bei der Entwicklung dieses Moduls bedanken bei …

• @Spoosie : Für die Basisarbeit in seinem Modul (KH_LEDWiFiController)
• @Thorsten79 : Für die Unterstützung und Bereitstellung der 2 Controller (‘RGB Symphony v1’ & ‘RGB Symphony v2’)
• @Brutus, @lcnrookie und @uwer : Für die Unterstützung als Tester

Vielen Dank für die hervorragende und tolle Arbeit!
